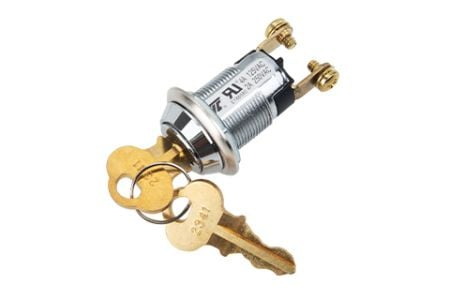

S203 系列 19mm 钥匙开关锁 — 2 位关/开电源控制

5 0 条评论

S203、S203M、S203A、S203AM
盘形弹子锁
19mm 锌合金钥匙开关锁,用于设备电源控制。带螺钉端子 (S203) 或铲形端子 (S203A) 的两位 OFF/ON 开关、弹簧复位瞬时版本 (S203M / S203AM)、类似键控程序和按订单焊接。

可用性:
数量:
  • S203、S203M、S203A、S203AM

  • S203、S203M、S203A、S203AM


Jin Tay S203系列是19mm 钥匙开关锁 ,仅当插入并旋转正确的钥匙时才打开或关闭设备电路。它配有螺丝端子 (S203) 或铲形端子 (S203A),具有保持型或弹簧复位瞬时型。


S203 系列是一款两位钥匙开关锁,具有锌合金压铸外壳和光亮镀铬锁芯,由双齿扁平黄铜钥匙操作。该密钥提供物理身份验证,确保只有授权人员才能操作设备或电路。在圆柱体后面,凸轮或开关机构将钥匙旋转转化为受控的机械运动或电接触接合。


一个 19 毫米机身上有四个版本


买家选择终端样式和接触动作。

版本 端子 触点动作
S203 螺丝端子 保持关闭/开启
S203A 铲形端子 保持关闭/开启
S203M 螺丝端子 弹簧复位瞬时
S203AM 铲形端子 弹簧复位瞬时

S203B是带有后端子的版本,列于 S203B系列页面。在维护版本上,钥匙可以在一个位置或两个位置上拔出;对于瞬时版本,它会在静止位置撤回。该锁通过六角螺母固定在面板上。有关位置计数和瞬时操作的背景,请参阅 钥匙开关锁有多少个位置.


指定的地方


控制面板和工业控制箱、仪器和计量设备、警报和安全设备以及自动售货机或游戏机。


为 OEM 生产线定制


将电线焊接到端子、激光雕刻、打标以及类似键控或不同键控程序均在生产中进行。 Jin Tay自1980年起在台湾生产钥匙开关锁,是台湾第一家开发12毫米钥匙开关锁的制造商。


认证


符合 RoHS 2.0 (2011/65/EU) 和 REACH 标准。对于 UL 认证的电气安全验证(美国和加拿大),Jin Tay 的钥匙开关锁系列提供 UL 认证选项。请 Jin Tay 确认您订购的 S203 配置的覆盖范围;它在随报价提供的规格表上有说明。

避免扭矩过大 — 不要过度旋转钥匙。扭矩过大可能会损坏钥匙和内部定位机构。


规格


两级开关设计,开关功能OFF-ON(SPST),钥匙只能在12点钟位置拔出,也可以在12点钟和3点钟两个位置拔出,S203是螺丝端子脚,S203A是平头端子脚,另外在3点钟瞬时动力返回还有一个弹簧负载用于瞬时接触和钥匙返回,只有12点钟拔出。可根据客户需求增加加工工艺,如:焊线、激光雕刻、打标......等,因生产数量方便,也可根据客户需求定制。

触点额定值:4A 125VAC,接触电阻:最大 50 毫欧,绝缘电阻:9 最小 10 欧姆。介电强度:1000VAC-1分钟,通过6000次生命周期测试,符合RoHS 2.0(2011/65/EU)和REACH标准;该系列提供经过 UL 认证的选项 — 根据规格表确认,符合 ROHS 和 REACH 标准,适用于控制面板、仪器设备、充电表和防盗设备的接触点。


特征


  • 直径 19mm,六角螺母安装

  • 两位关/开;保持(S203、S203A)或弹簧复位瞬时(S203M、S203AM)

  • 螺钉端子 (S203) 或铲形端子 (S203A)

  • 在维护版本的一个或两个位置上进行密钥撤回

  • 焊线、激光雕刻和关键程序可订购

  • 符合 RoHS 2.0 和 REACH 标准; Jin Tay 钥匙开关锁系列中经过 UL 认证的选项(根据规格表确认)


功能规格


  • 触点额定值:4A 125VAC、2A 250VAC。

  • 接触电阻:最大 50 毫欧。

  • 绝缘电阻:9 最小 10 欧姆。

  • 介电强度:1000 VAC -1 分钟。


订单信息


  • 下单前请参考图纸、样品等作为产品规格的确认。

  • 订单确认后,自收到订单之日起7天内可以取消订单或更改订单内容。

  • 交货时间:标准产品订单3000件预计交货时间为45天内。

  • 产品起订量为500PCS/批,也可接受“以量计价”的订单(具体请与业务员协商)

  • 产品可根据客户要求定制,如:按键组合、零件配置、焊线工艺、表面处理、按键拔出位置、添加防震、防尘、防静电等功能。

  • 符合 RoHS 2.0 (2011/65/EU) 和 REACH 标准;该系列提供 UL 认证选项 — 请根据规格表确认。

  • 可根据客户要求提供指定项目的测试报告。


需要与您的面板和接线相匹配的 19 毫米钥匙开关锁吗?请联系 Jin Tay 获取 S203 系列图纸、样品或 OEM 报价。



rd_s203a s203am-p1
rd_s203a s203am-p2
       S203A S203AM 规格。
    • rd_s203 s203m-p1
    • rd_s203 s203m-p2

    • S203 S203M 规格

常问问题


S203和S203A钥匙开关锁有什么区别?


两种型号共用相同的19mm锁体和二位OFF/ON开关;它们在后面有所不同。 S203有螺丝端子; S203A 有铲形端子。两者均采用六角螺母安装,并使用相同的双头平黄铜扳手,因此选择取决于设备的接线方法。每个版本也都是瞬时版本(S203M 和 S203AM),其中弹簧在释放钥匙时返回钥匙。 Jin Tay 为每个版本提供图纸,因此可以在下订单前确认端子样式、钥匙拔出位置和开关动作。


S203系列钥匙开关锁适用于哪些设备?


S203 系列适用于仅由授权钥匙持有者开关机器或电路的场合:控制面板和工业控制箱、仪器和计量设备、警报和安全设备以及自动售货机或游戏机。它是一个电源控制元件,根据面板开孔、开关动作和端子类型来选择。该密钥提供物理身份验证,确保只有授权人员才能操作设备或电路。告诉 Jin Tay 设备类型和接线方法,销售团队会推荐匹配版本。


S203系列瞬间版有什么作用?


在瞬时版本 S203M 和 S203AM 中,第二个位置是弹簧加载的。仅当操作员将钥匙保持在该位置时,电路才会被切换;一旦松开,弹簧会将钥匙返回到其静止位置。一个熟悉的例子是储物箱释放:转动钥匙,储物箱打开,钥匙自行返回。买家选择瞬时动作进行复位或释放功能,而保持S203或S203A时电路应保持接通,直到钥匙转回。


Jin Tay 可以为 S203 系列提供焊线和类似键控程序吗?


是的。对于 OEM 数量,Jin Tay 可以提供 S203 系列,其中包括将电线焊接到端子、激光雕刻或打标以及类似键控或不同键控程序,以便零件到达时可以进行组装。端子样式和触点动作从四个版本中选择,并在生产前提供图纸供批准。 Jin Tay 自 1980 年以来一直在台湾制造锁具,并在 ISO 9001 质量管理下运营。最小订购量和交货时间取决于配置;将您的图纸或样品发送给 Jin Tay 获取报价。
